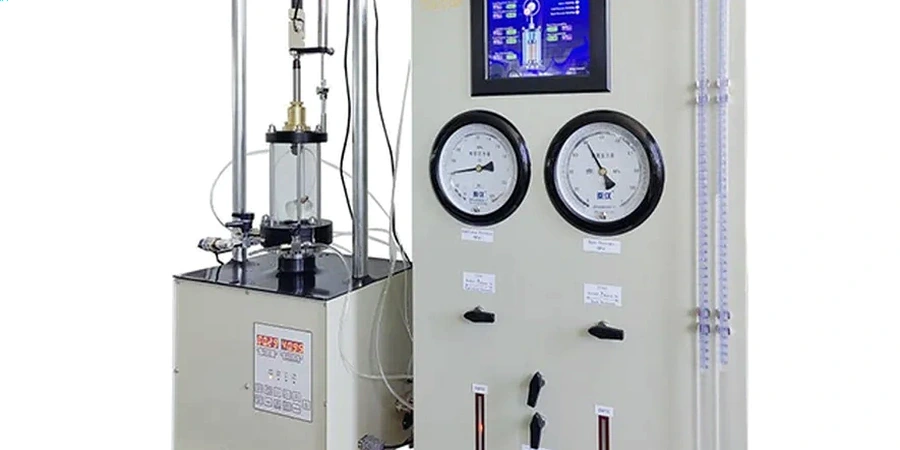

Bei einem Erweiterungsbau am Moerser Hülsdonker Weg stieß die Ausführung auf eine Wechsellagerung aus sandigem Schluff und tonigen Linsen, deren Tragverhalten sich mit einfachen Sondierungen allein nicht zuverlässig beurteilen ließ. Der Triaxialversuch bringt hier Klarheit: Unter kontrollierter Dränage und Seitendruck werden Bruchzustand und Verformungsverhalten einer ungestörten Probe gemessen, sodass der Scherwiderstand und die Steifigkeit des Baugrunds in Moers wirklich belastbar bestimmt werden können. Gerade im Übergangsbereich zwischen Niederterrasse und Rheinaue, wo unter Moers holozäne Auelehme und pleistozäne Sande oft nur wenige Meter auseinanderliegen, ersetzt diese Versuchsart das ratenbasierte Abschätzen durch eine physikalisch fundierte Grundlage für die Bemessung.
Effektive Scherparameter aus dem Triaxialversuch reduzieren das Risiko von Setzungsdifferenzen, die bei bindigen Böden in Moers oft erst Jahre nach Bauabschluss sichtbar werden.
Unser Ansatz
- Bestimmung der effektiven Scherparameter φ' und c'
- Ermittlung des Steifemoduls für Setzungsprognosen
- CU-Versuche mit Porenwasserdruckmessung für undränierte Bedingungen
- Probenvorbereitung aus Sondierkernen oder Blockproben
Lokale Besonderheiten
Moers liegt in der Erdbebenzone 1 mit untergrundklasse R, was für Standardbauten geringe seismische Lasten bedeutet – dennoch sind Setzungen in den holozänen Aueablagerungen das beherrschende geotechnische Risiko. Wird der Baugrund allein über Erfahrungswerte oder zu wenige Sondierungen charakterisiert, entstehen schnell Steifigkeitsannahmen, die um den Faktor zwei oder drei vom realen Verformungsmodul abweichen. Ein Triaxialversuch an ungestörten Proben aus dem Moerser Untergrund liefert die tatsächliche Spannungs-Dehnungs-Beziehung und zeigt, ob konsolidiertes Dränen oder Porenwasserüberdrücke bemessungsrelevant werden. Gerade bei Bauvorhaben mit gemischter Nutzung – etwa Tiefgaragen unter Wohnbebauung – verhindern die so kalibrierten Kennwerte teure Überdimensionierung ebenso wie unerwartete Schäden an Anschlussfugen.
Normativer Rahmen
DIN 18137 – Baugrund, Versuche und Versuchsgeräte; Bestimmung der Scherfestigkeit (Triaxialversuch), Eurocode 7 (DIN EN 1997-1:2014-03) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke
Weitere Fachleistungen
CD- und CU-Triaxialversuche
Konsolidiert-drainierte und konsolidiert-undrainierte Versuche mit Messung des Porenwasserdrucks für effektive Spannungsanalysen und Setzungsprognosen in Moerser Weichschichten.
Spannungsabhängiger Steifemodul
Zyklische Be- und Entlastungsschleifen während des Triaxialversuchs zur Bestimmung des Sekantenmoduls in verschiedenen Dehnungsbereichen für wirklichkeitsnahe FEM-Berechnungen.
Typische Parameter
Fragen und Antworten
Welche Probenmenge wird für einen Triaxialversuch in Moers benötigt?
Für einen Versuch mit 100 mm Durchmesser benötigen wir etwa 25 cm durchgehenden Kern von mindestens 110 mm Durchmesser oder zwei Blockproben 20 × 20 × 20 cm. Die Probenahme in den oft wasserführenden Sanden unter Moers muss unmittelbar nach dem Aushub erfolgen, da Austrocknung oder Gefügeauflockerung die Messwerte verfälschen.
Wann ist ein CU-Versuch mit Porenwasserdruckmessung einem CD-Versuch vorzuziehen?
Der CU-Versuch mit PWD-Messung empfiehlt sich bei gering durchlässigen Böden – etwa dem Geschiebelehm oder den Auelehmen in Moers –, wenn die Bauzeit deutlich kürzer ist als die Konsolidierungsdauer. Er liefert effektive Scherparameter in wenigen Tagen, während ein CD-Versuch in bindigen Schichten zwei Wochen oder länger beanspruchen kann.
Was kostet ein Triaxialversuch im Raum Moers?
Die Kosten für einen einzelnen Triaxialversuch liegen je nach Versuchsart und Probendurchmesser zwischen €1.560 und €2.500. Eine sinnvolle Versuchsreihe umfasst drei Einzelversuche bei unterschiedlichem Zellendruck, um eine Bruchgerade statistisch abgesichert konstruieren zu können.
Können Sie Proben aus laufenden Baustellen in Moers kurzfristig übernehmen?
Ja. Wir holen ungestörte Proben innerhalb des Stadtgebiets Moers auf Abruf ab und lagern sie bis zur Prüfung in Feuchtekammern bei definierter Temperatur. Die Versuchsdurchführung beginnt spätestens drei Arbeitstage nach Probeneingang, sofern keine längere Konsolidierungsphase erforderlich ist. Mehr Info.
