Die geotechnische Herausforderung in Moers ist geprägt von den mächtigen, jungen Flussablagerungen des Rheins und seiner Altarme, die den Untergrund bis in große Tiefen dominieren. Diese holozänen Sedimente – überwiegend locker gelagerte Sande und Kiese – zeigen oft eine unzureichende Tragfähigkeit und eine hohe Setzungsempfindlichkeit, was bei nahezu jedem Bauvorhaben eine Baugrundverbesserung erforderlich macht. Die jährliche Niederschlagsmenge von rund 740 mm und der oft nur wenige Meter unter Geländeoberkante anstehende Grundwasserspiegel in der Grafschaft Moers verschärfen die Situation zusätzlich, da die wassergesättigten, locker gelagerten Böden eine erhöhte Sensitivität gegenüber dynamischen Einwirkungen aufweisen. In der Planung einer Rütteldruckverdichtung müssen diese lokalen Parameter zwingend in die Bemessung einfließen, um eine nachhaltige Verdichtung bis in die erforderlichen Tiefen sicherzustellen. Eine sorgfältige Voruntersuchung, die oft auch einen CPT-Versuch zur Identifikation der exakten Lagerungsdichte einschließt, ist daher unerlässlich, bevor die Verdichtungsenergie und das Raster festgelegt werden.
Die lockeren Rheinsedimente in Moers erfordern eine Tiefenverdichtung, die den Grundwasserspiegel als steuernde Größe für die Verdichtungsenergie mit einbezieht.
Unser Ansatz
Lokale Besonderheiten

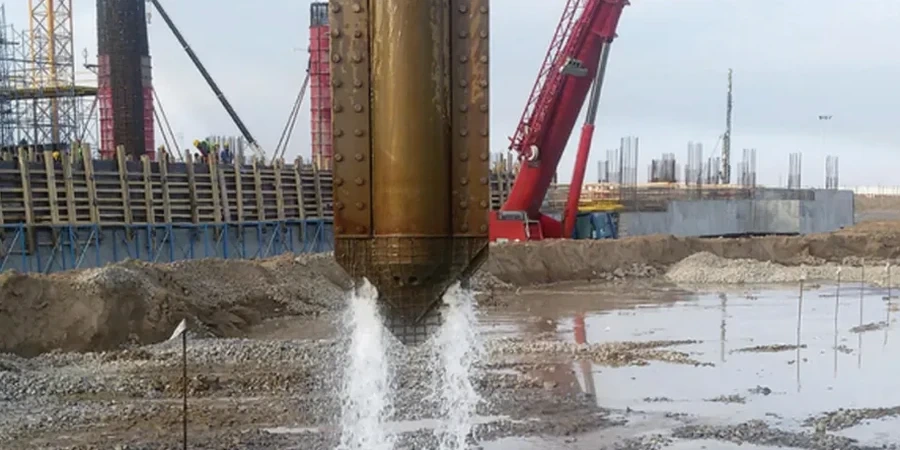

Das charakteristische tiefe Brummen des Tiefenrüttlers, der sich in Moers Meter für Meter durch die wassergesättigten Sande und Kiese arbeitet, ist ein akustisches Signal für einen hochsensiblen Prozess. Ein zentrales Risiko bei der Ausführung ist die ungewollte Auflockerung bereits verdichteter Zonen, wenn das Rüttelgerät im nassen Zustand zu schnell gezogen wird oder die Wasserspülung nicht optimal auf die lokale Durchlässigkeit abgestimmt ist. In den innerstädtischen Bereichen von Moers, etwa nahe der historischen Wallanlage, kommt die Gefahr von Erschütterungsimmissionen auf benachbarte, oft gründungsmäßig empfindliche Altbauten hinzu. Unsere Bemessung integriert daher ein detailliertes Erschütterungsmonitoring, das auf den Prognosen der DIN 4150-3 basiert und bei Überschreitung von Anhaltswerten eine sofortige Reduzierung der Rüttelfrequenz vorsieht. Ein weiterer kritischer Punkt ist die hydraulische Grundbruchgefahr in Bereichen mit gespanntem Grundwasser, die wir durch eine enge Abstimmung der Verdichtungstiefe mit dem Aushubmonitoring kontrollieren, um plötzliche Wasserzutritte im Baugrubenbereich zu vermeiden.
Video-Ressource
Normativer Rahmen
DIN EN 1997-1:2004 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4150-3:2016-12 – Erschütterungen im Bauwesen; Einwirkungen auf bauliche Anlagen, ZTV E-StB 17 – Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau, DIN EN ISO 22476-2:2012-03 – Geotechnische Erkundung und Untersuchung; Rammsondierungen
Weitere Fachleistungen
Geotechnische Voruntersuchung und Bemessung
Analyse der lokalen Baugrundverhältnisse in Moers mittels Drucksondierung (CPT) und Bohrungen. Erstellung des Verdichtungskonzepts mit Festlegung von Raster, Tiefe und Energieeintrag gemäß Eurocode 7.
Probeverdichtung und Parameteroptimierung
Durchführung eines Testfelds auf Ihrer Fläche in Moers zur Kalibrierung der Verdichtungsparameter. Die Ergebnisse werden genutzt, um das endgültige Raster und den Arbeitsrhythmus des Rüttlers festzulegen.
Qualitätssicherung und Kontrollprüfungen
Durchführung von Rammsondierungen (DPH) und Plattendruckversuchen zur Validierung des erreichten Verdichtungsgrads. Dokumentation der Ergebnisse in einem Abschlussbericht zur Vorlage beim Baugrundgutachter.
Erschütterungsmonitoring und Beweissicherung
Installation von Messketten an angrenzender Bebauung in Moers zur Überwachung der Schwinggeschwindigkeiten während der Verdichtung, inklusive Beweissicherung vor und nach den Arbeiten nach DIN 4150-3.
Typische Parameter
Fragen und Antworten
Welche Kosten muss ich für die Bemessung und Ausführung einer Rütteldruckverdichtung in Moers kalkulieren?
Die Kosten für die Planung und Ausführung einer Rütteldruckverdichtung in Moers liegen typischerweise in einer Spanne von €1.290 bis €5.450. Der Preis variiert stark in Abhängigkeit von der Größe des Baufelds, der erforderlichen Verdichtungstiefe und dem Aufwand für die vorbereitenden Baugrunduntersuchungen. Eine Probeverdichtung und die anschließenden Kontrollprüfungen sind in diesem Rahmen bereits berücksichtigt.
Warum ist eine Rütteldruckverdichtung in Moers oft notwendiger als in anderen Regionen?
Die Notwendigkeit ergibt sich aus der spezifischen Geologie des Niederrheins. Die in Moers weit verbreiteten holozänen Flusssande und -kiese sind geologisch jung und daher meist nur locker bis sehr locker gelagert. Ohne eine Tiefenverdichtung würden diese Böden unter der Last von Gebäuden oder Verkehrswegen erhebliche und vor allem ungleichmäßige Setzungen erfahren, die zu strukturellen Schäden führen können. Hinzu kommt der hohe Grundwasserstand, der die effektive Spannung im Boden reduziert und die Verdichtung im trockenen Zustand unmöglich macht.
Welche Kontrollprüfungen sind nach der Verdichtung in Moers gesetzlich vorgeschrieben?
Die Abnahmeprüfung nach einer Rütteldruckverdichtung in Moers erfolgt nach den Vorgaben der ZTV E-StB 17 und der DIN EN 1997-2. Üblich ist ein Raster von mindestens einer schweren Rammsondierung (DPH) pro 250 Quadratmeter verdichteter Fläche. Ergänzend können Plattendruckversuche nach DIN 18134 durchgeführt werden, um den dynamischen Verformungsmodul zu bestimmen. Die Ergebnisse werden mit den Sollwerten aus der Bemessung abgeglichen und in einem Prüfbericht dokumentiert.
